ANTORCHAS

Ofrecemos tres tipos de antorchas:

:: Llama visible en donde la quema se hace fuera de una cámara de combustión,
:: Llama invisible en donde la quema se hace dentro de una cámara de combustión (denominado también combustión “cerrada”),
:: Llama invisible con baja emisión de NOx (denominado también "biotorchas").


Estos equipos están diseñados con los criterios de seguridad definidos por la NFPA 820 y utilizan materiales eléctricos aptos para zonas con riesgos de explosión cuando la zona está clasificada nivel 2.

La particularidad de nuestros equipos es que están fabricados en Chile con un suministro en su mayoría de materiales, piezas y partes encontrados en el mercado local, dando la seguridad de una respuesta inmediata durante la post-venta.



ANTORCHA SERIE TB (Llama visible)

Este modelo abierto se utiliza para la quema del excedente de biogás de los procesos anaeróbicos o de los compuestos orgánicos volátiles y combustibles (desde estanques de combustibles, salas de pintura con base orgánica etc...).

Modelo sencillo, con distintas capacidades y opciones disponibles, dispone de una plataforma de acceso al quemador, para los modelos grandes.

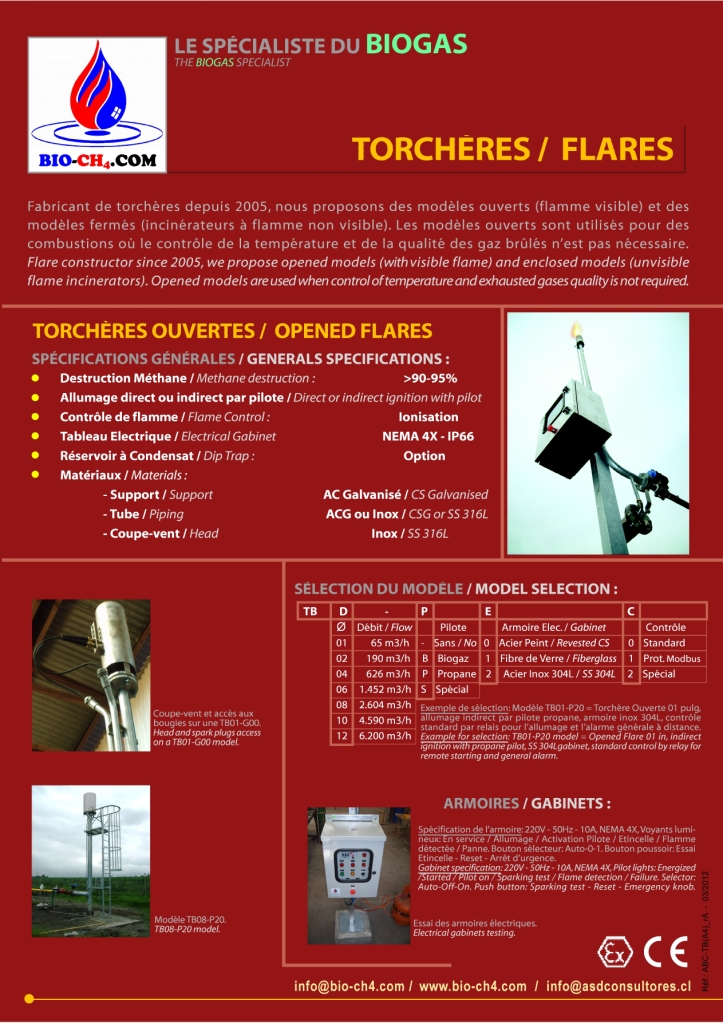

Bajar Especificación Serie TB (archivo .jpg – 475 KB)

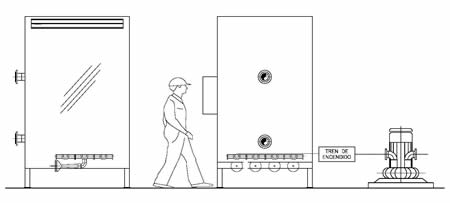

  TB08-G20


ANTORCHA SERIE ABC (Llama invisible)

La opción cerrada se debe aplicar cuando se requiere una combustión completa con garantía sobre un tiempo de retención mínimo, sobre el control de temperatura de los gases quemados,y tener la posibilidad de medir los gases en salida.

El modelo ABC (Antorcha Biogás Cerrada) permite alcanzar temperaturas de llama de 1.000ºC, con alto poder destructivo del metano, temperaturas en salida entre 500 y 800ºC, lo que hace totalmente viable su utilización para obtención de bonos de carbono.

Esta alternativa viene con quemadores especialmente diseñados para obtener una combustión optimizada, de doble etapa (pre&post combustión), y sin ruido debidos a micro-explosiones presentes en algunas antorchas.

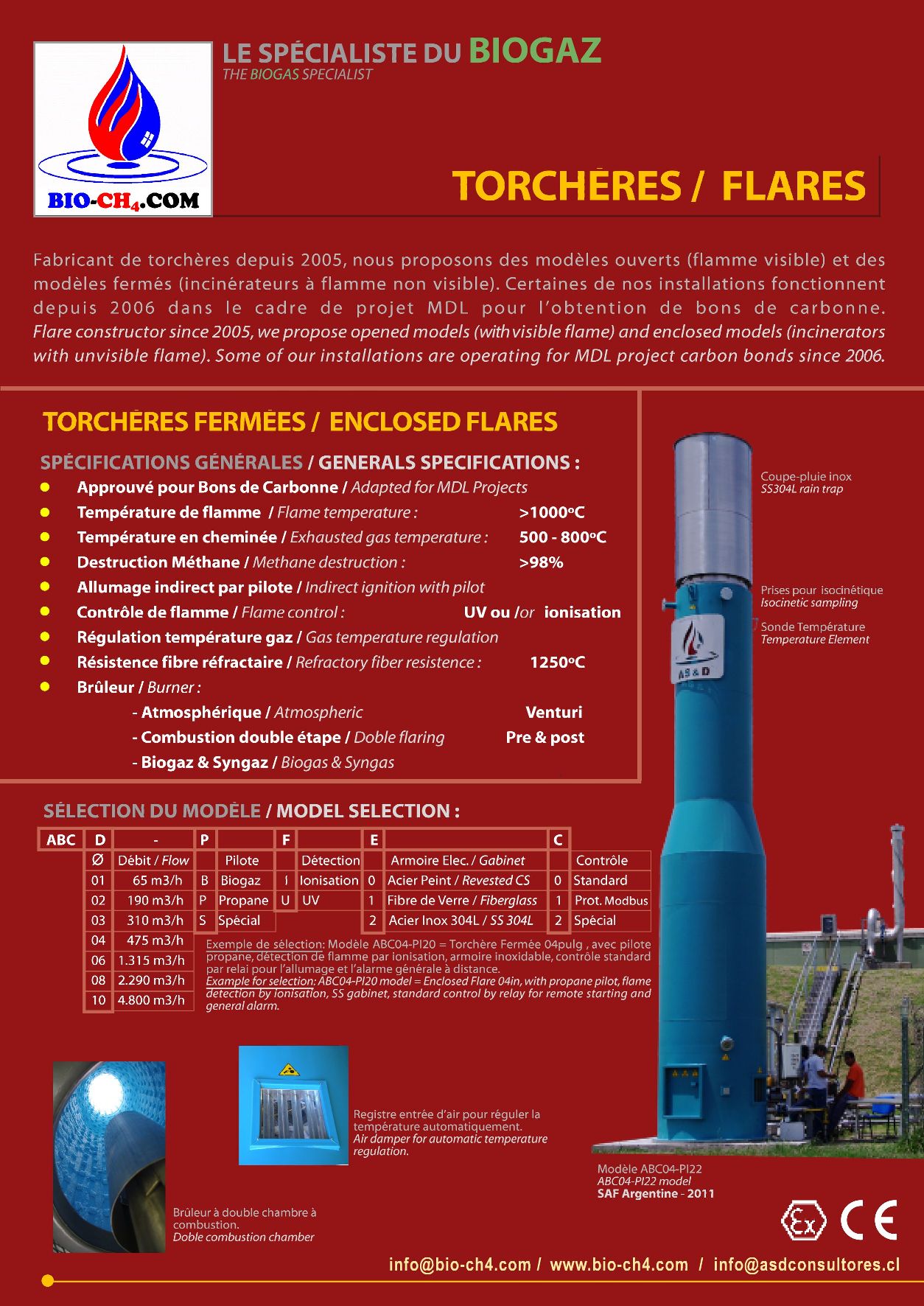

Bajar Especificación Serie ABC (archivo .jpg – 400 KB)


Antorcha_ABC04

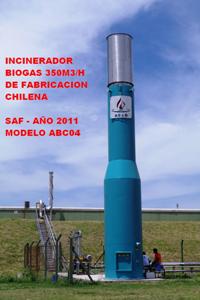

Modelo ABC04 – SAF Argentina


ANTORCHA SERIE ECB (Baja emisión de NOx)

También diseñamos estaciones de quema de biogás fabricadas en Chile, con toda la seguridad exigida para las secuencias de encendidos y la selección de los equipos e instrumentos de acuerdo a la reglamentación ATEX.

Este tipo de equipo denominado Estación de Combustión Biogás (ECB) han sido inicialmente desarrollado para la obtención de bonos de carbono, permite quemar altos rangos de caudales (turn-down >10), y se compone de módulos de combustión (biotorchas) y de un módulo de control y operación (Ver presentación en pdf)

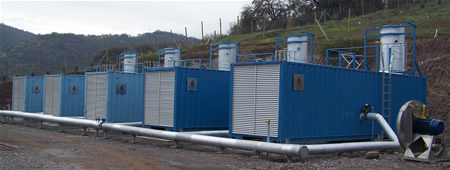

Estación de Quema Biogás – 6000 Nm3/h para Santa Marta

(+subir)



ENFRIADOR BIOGÁS

En algunos casos se requiere enfriar el biogás posteriormente a su compresión para evitar el sobrecalentamiento del polietileno de la matriz de transporte.

AS&D Consultores diseña y fabrica estos equipos especialmente adaptados a las características corrosivas del biogás y con intercambiadores trabajando a baja presión.

Enfriador biogás 1kW – Prueba de fuga e instalación en CCU Temuco

(+subir)



CALEFACTORES BIOGÁS
(Calentamiento de Riles)

Los procesos anaeróbicos pueden necesitar el calentamiento del Ril o del Reactor a efecto de acelerar el proceso de tratamiento anaeróbico. El uso del biogás como fuente de energía permite tener un proceso de tratamiento muy eficiente energeticamente comparado con los procesos aeróbicos convencionales.

AS&D Consultores diseña estos equipos especialmente adaptados a las características corrosivas del biogás y con quemadores trabajando a baja presión.

Estos equipos están alimentados por el biogás generado por el digestor y controlados por un controlador de quema estándar. Permiten calentar Agua para:

  • Calefacción de Riles antes de alimentar el digestor (UASBR)
  • Calefacción Central de Edificios (Rellenos Sanitarios)
  • Secado de Frutas etc..


Calefactor de Ril – 500 MCal/h

(+subir)



TRAMPAS DE CONDENSADOS

El biogás está saturado con vapor de agua y condensa a lo largo de la instalación. Estos equipos deben ser instalados en los puntos bajos de la red de biogás para recolectar el agua y evitar de sellar hidráulicamente la tubería.

Diseñamos y fabricamos en Chile trampas de humedad según las características propias de la instalación en cuanto a:

  • Caudal de Biogás
  • Tipo de instalación (enterrada, fuera del suelo)
  • Condiciones Exteriores

Calculamos también los caudales estimados de agua condensada en los distintos puntos de recolección de la planta a efecto de pre-dimensionar las trampas y los colectores de agua.

(+subir)



MEZCLADORES DE DIGESTORES

Los digestores deben ser mezclados continuamente para el mejoramiento y la aceleración de los procesos biológicos. Para esto existe la posibilidad de hacer una mezcla mecánica o una mezcla neumática reinyectando el biogás en parte baja.

La ventaja de la mezcla con biogás es doble:

  • No se colocan ningún equipo mecanizado dentro del digestor. El compresor de biogás se instala en una sala a parte y su mantención no requiere parar y vaciar el digestor.
  • El burbujeo del biogás dentro del digestor permite extraer el H2S (por efecto de stripping) del lodo, el cual es inhibidor a bajas concentraciones si se queda dentro del licuor de mezcla.


Mezclador en el fondo de un digestor

(+subir)
